Design idea came from soap bubbles, we imagine the units floating in space but only when they connect, they are locked together and become one unit
הרעיון העיצובי הגיע מבועות סבון, אנחנו מדמיינות את היחידות שטות בחלל אך כשהן מתחברות הן ננעלות זו בזו והופכות ליחידה אחת
Cap:
The material of the caps is 5 mm thick polypropylene
Method used to create the flexible cap is Dukata technique

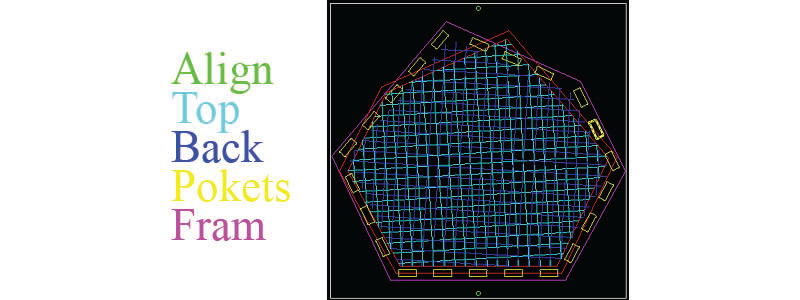

Full explanation of how file preparation can be seen in week nine
:המכסה
החומר ממנוו עשויים המכסים הוא פןלי פרופילן בעובי 5 ממ
השיטה שבה השתמשתי ליצירת המכסה הגמיש היא טכניקת הדוקטה
הסבר מלא לדרך הכנת הקובץ ניתן לראות בשבוע תשע
To connect the box cover, I expanded the caps and created holes that will go in pressure in the boxes teeth
The controller unit is different then the end unit, is designed by Liron
כדי לחבר את המכסים לקופסא, הרחבתי את היקף ויצרתי חורים שייכנסו בלחץ לשיניים בולטות שבקופסא
יחידת הבקר שונה מיחידות הקצה, היא עוצבה על ידי לירון

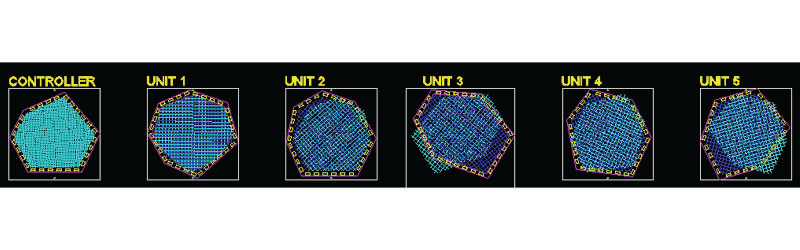

Final file:
:קובץ סופי
Box:
The box is made of plywood 12 mm
The method is quite simple, the circumferential rib and bottom have teeth connectors (male / female) in the thick of the material. In addition to close the box i create overbite of 5 mm to lock the cap
:הקופסא
הקופסא עשויה העץ סנדוויץ 12 ממ
השיטה היא די פשוטה, בין הצלעות ההקפיות לתחתית ישנם מחברי שיניים (זכר/נקבה) בעובי החומר. בנוסף כדי לסגור את הקופסא עשיתי שיניים בולטות ב5 ממ גם למכסה

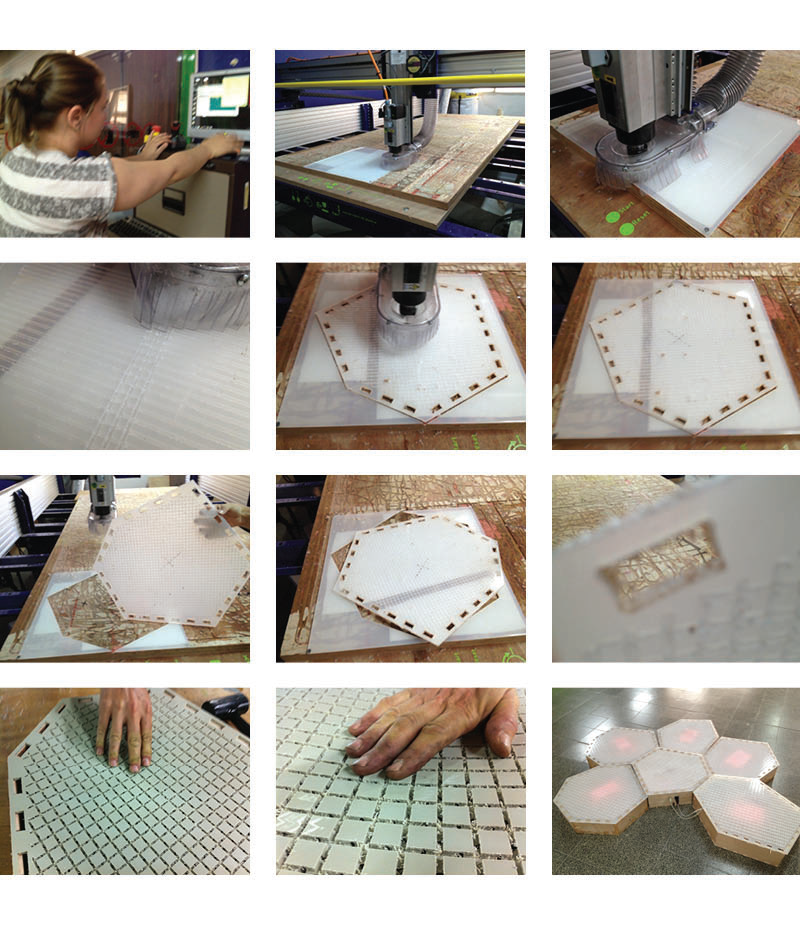

We decided to use the ShopBot to cut the box’ so we needed to adjust the joints. We made “Dog Bone” shapes at the inner corners of each connector. The diameter of the shape was in accordance to the diameter of the milling bit we used (up-cut, double flute, 6 mm).
החלטנו להשתמש בכרסומת לחתוך את התיבה ולכן אנחנו צריכים להתאים את המפרקים. אנחנו עשינו צורות ” עצם” בפינות הפנימיות של כל מחבר. הקוטר של הצורה היה בהתאם לקוטר של הביט שהשתמשנו -סיבוב כלפי מעלה, כנף כפולה, 6 מ
Final file:
:קובץ סופי
It is now possible to begin to fill the units with components…
…זהו עכשיו ניתן להתחיל למלא את היחידות הרכיבים
