Overview:
This project is done in collaboration with Liron Brimer.
The project consist of five components that represent five different tones/sounds and one control component.
We split the work among us like this (it is not a very clear cut – but it lets every one of us to utilize as much processes and machines as possible): Liron design and programming the Controller unit (Design the box and programming the MIDI module and the RF network) and I’m taking care of the end unit design and coding for the LED strips and Bend Sensor. The components are placed on the floor. Stepping on a component will turn on its light and will send a message to the controler to play the right tone.
The components can be spread in a room or outside and be seperated from each other. Communication is done by using RF wireless communication.
:סקירה כללית
.פרויקט זה נעשה בשיתוף פעולה עם לירון ברימר
הפרויקט מורכב מחמישה מרכיבים שמייצגים חמישה צלילים/טונים שונים ורכיב בקרה אחד
אנו נפצל את העבודה בינינו כך (זה לא חתך מאוד ברור – אבל זה מאפשר לכל אחת מאיתנו לנצל תהליכים רבים ומכונות ככל האפשר): לירון אחראית על עיצוב ותכנות יחידת הבקר (עיצוב הקופסא, תכנות המידי והרשת) אני אחראית על עיצוב יחידת הקצה ותכנות סטריפ הלאד וחיישני הכיפוף

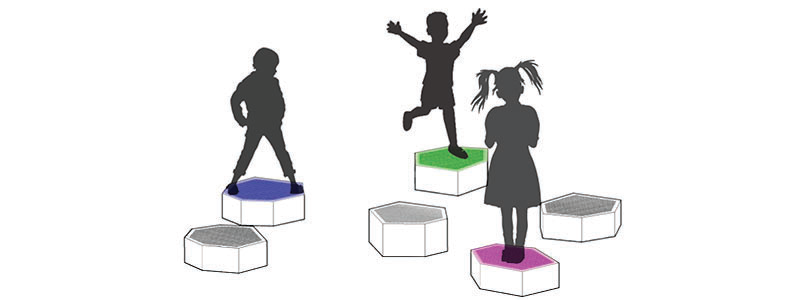

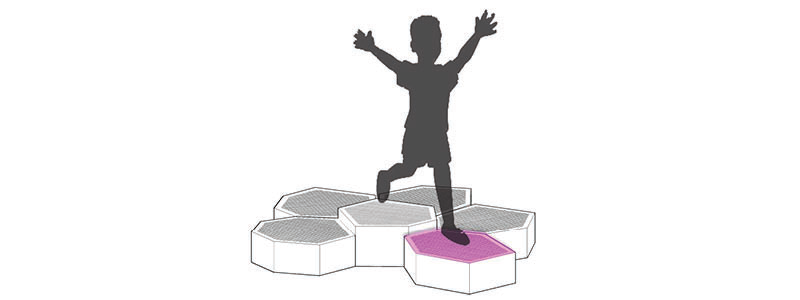

המרכיבים מונחים על הרצפה. דריכה על רכיב נדלקת האור שלה ותשלח הודעה לבקר לנגן את הטון הנכון
RFניתן לפזר את הרכיבים בחדר או בחוץ, מופרדים זה מזה. תקשורת מתבצעת באמצעות תקשורת אלחוטית
The Penta-Tone will have two (out of the box) modes:
:לפנטה-טון יהיה שתי מצבים
- Playing (music) mode: as a component is stepped it generates light and sound.
.מצב משחק (מוסיקה): כשרכיב נדרך זה יוצר אור וקול
- Playing (game) mode: the controler will play random sequences of tones (each time an additional note will be played starting with one tone) and the players, will have to step on the right bubble to replicate the sequence.
מצב משחק (משחק): הבקר ינגן רצפים אקראיים של צלילים (בכל פעם יתווסף טון כאשר המשחק מתחיל עם טון אחד) ואת השחקנים יצטרך לדרוך על הבועת הנכונה ולשכפל את הרצף
Things that we are going to make (for sure):
- The physical stracture
- The step sensor + modules
- The control boards (Fabduino) – at least some of them
- If time allows: RF board
: (דברים שאנחנו הולכות לעשות (בודאות
מבנה הפיזי -
חיישן הצעד + מודולים -
את לוחות הבקרה (פאבדואינו) – לפחות כמה מהם -
אם הזמן מאפשר: RF לוח -
Processes that will be used:
- CAD 3D Design
- ShopBot cutting and engraving
- Lazer Cutting
- Electronic boards design, milling & soldering
- Programming
:תהליכים שנשתמש
עיצוב תלת ממדי -
חיתוך וחריטת ShopBot -
חיתוך לייזר -
עיצוב לוחות אלקטרוני, כרסום והלחמה -
תכנות -
Tasks that needs to be completed:
mmmmm… let see:
- We tested most of the electronic modules seperately (except for the step sensor – we still waiting for the materials to arrive…)
- We made some cutting and dukta technics on the ShopBot
:משימות שצריך להסתיים
:ממממ … בואו ניראה
בדקנו את רוב המודולים האלקטרוניים בנפרד,פרט לחיישן הצעד – אנחנו עדיין מחכים לחומרים להגיע -
עשינו כמה ניסיונות לטכניקת הדוקטה בככרסום -
So:
- We need to complete the cutting tests and choose the right technic and parameters.
- We need to make the step sensor and test it to understand how to work with it.
- We need to plan the main programs for both mode of operation
- we need to make the components, connect everything together and write the code.
:אז
אנחנו צריכות להשלים את בדיקות החיתוך ולבחור את הפרמטרים והטכניקה והנכונה -
אנחנו צריכות לעשות את חיישן הדריכה ולבדוק אותו כדי להבין איך לעבוד איתו -
אנחנו צריכות לתכנן את התוכניות העיקריות לשני המודולים -
אנחנו צריכות ליצר את הרכיבים, לחבר יחד את הכל ולכתוב את הקוד -
Open Issues:
- How will the step sensor will work?
- How to design the control unit and how modes are selected?
- How to power the end units?
- …
:נושאים פתוחים
?איך חיישן הצעד יעבוד -
?כיצד לעצב את יחידת הבקרה וכיצד מצבים נבחרים -
?כיצד כוח ליחידות הקצה -
… -
Time Schedule:
By the end of this week we need to be clear about the processe of making the different parts so we can start making the real thing starting next week.
If things will go well we may have some time for making some of the electronic components ourselfs. Our goal is at the minimum have at least one “bubble” that is complete “made in Fab”.
:לוח זמנים
בסוף השבוע הזה אנחנו צריכות להיות ברורות לגבי תהליך העשייה של כל החלקים השונים כדי שנוכל להתחיל לעשות את הדבר האמיתי מתחיל בשבוע הבא
אם דברים ילכו טוב אולי יהיה לנו קצת זמן להכין כמה מהרכיבים האלקטרוניים בעצמנו. המטרה שלנו היא לכל הפחות ש”בועה” אחת תהיה כולה תוצרת הפאבלאב
